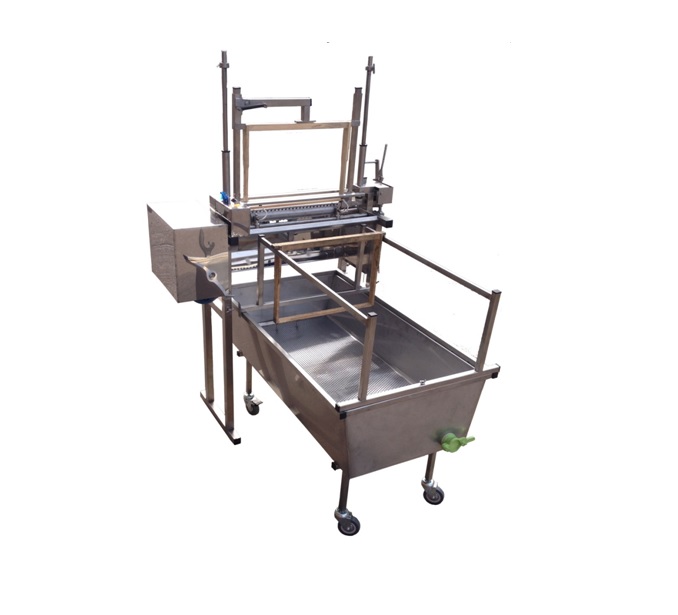

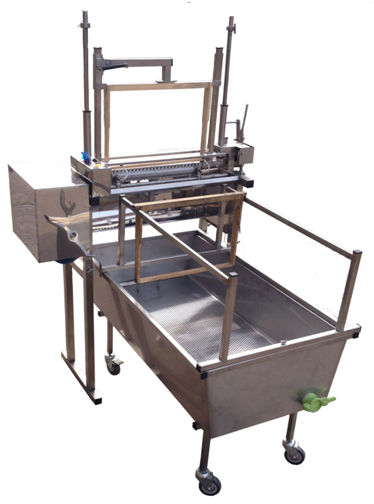

1.1 Универсальный Распечатыватель пчелиных рамок Рис. 1 (далее – Распечатыватель) модели «РРП-1» предназначен для механизированной одновременной обрезки забруса с двух сторон пчелиной рамки; частичного отделения мёда от воска (благодаря сетке-фильтру) и накопления продукта распечатки в объемной (120 л) ванне.
1.2 Распечатыватель полностью выполнен из нержавеющей стали.
1.3 Распечатыватель прост в работе и обслуживании.
Соблюдение указаний данного руководства обеспечит надёжную работу Распечатывателя в течении многих лет.

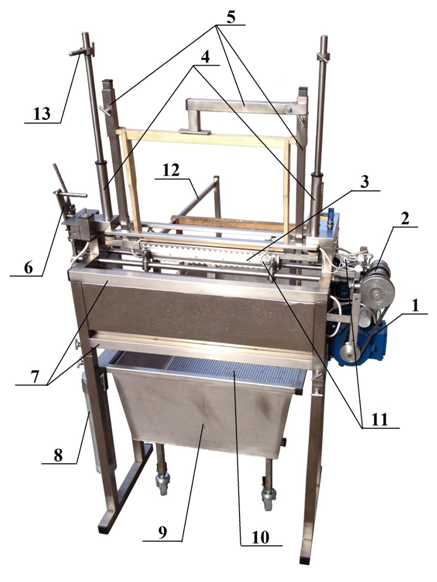

1. Электропривод
2. Узел эксцентриков
3. Подвижные ножи
4. Лифт
5. Кассета для рамки с упором
6. Узел регулировки ножей
7. Каркас
8. Противовес лифта
9. Ванна
10. Сетка-фильтр
11. Устройство нагрева ножей
12. Штатив-накопитель
13. Держатель
14. Винт регулировки зазора ножей
Узел тонкой подстройки и регулировки зазора ножей и рамкиII Технические данные
1. Номинальное напряжение – 220 V
2. Напряжение потребляемое эл.ножами – 24 V
3. Потребляемая мощность эл.двигателя – 0,37 кВт
4. Потребляемая мощность эл.ножей – 150 Вт каждый
5. Производительность – 2-4 рамки / мин.
6. Размеры рамок: 435х300, 435х230, 435х145 мм
7. Вес — 70 кг.
8. Габариты (ДШВ) — 1300 х 1200 х 1500 мм.
9. Габариты в упаковке – 1020х700х600 мм
10. Объем ванны – 120 л
Принцип роботы Распечатывателя:
- Пчелиная рамка устанавливается в кассету и при помощи лифта перемещается строго вертикально вниз между вибрирующими эл.ножами; горячие ножи легко и четко срезают «забрус» одновременно с двух сторон пчелиной рамки и продукт распечатывания сразу попадает в ванну , которая расположена под Распечатывателем и оборудована сеткой – фильтром со сливным краном.
4.4 Тумблер включения Распечатывателя (вибрации ножей), расположен на узле регулировки ножей, имеет три положения – три режима работы Распечатывателя:
1. Среднее положение – Распечатыватель (ножи) выключены (не включены).
2. Правое положение – (на себя) - ручной режим включения - Распечатыватель включен (ножи работают постоянно).
3. Левое положение – (от себя) автоматическое включение ножей при перемещении рамки и выключение, когда рамка возвращается в исходное верхнее положение.
